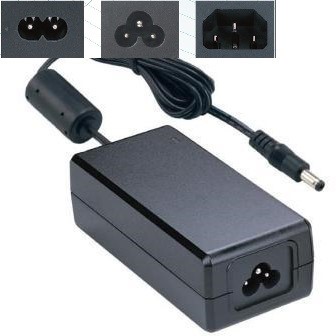

50W ACアダプター IPU45
出力デュアルやトリプルも有・電源
- 40W～50WのACアダプターです
- 単出力に加えて２出力や３出力モデルもあり
- 厳しい温度環境に配慮したACアダプター
- 暑さ・寒さに強い電源・ACアダプター
- 使用温度範囲が広いACアダプター
- 電源部分を外部化して接続機器の小型化に貢献
- 比較的低いリップル＆ノイズを実現
- 受注製造によりDCプラグが自由に選べます
- 日本の電気用品安全法（PSEマーク）適合
- 安心の長期保証５年
製品仕様
| 最大出力 | 40W |
|---|---|
| 最大出力 | 50W |
| 入力電圧 | 80～275VAC |
| 出力電圧 | 下記記載 |
| 安全規格 | RoHS2 ※型番により適合状況が異なります。詳しくはお問合せください。 |
| 動作温度 | -20～70℃（ディレーティングによる） |
| 動作湿度 | 0～95% |
| 保管温度 | -40～85℃ |
| 保管湿度 | 0～95% |
| MTBF | 100,000時間（計算値） |
| サイズ | L146 x W76 x H43 mm |
カタログを見るPDF / 1253KB
ラインナップ
| 型番 | 出力電圧 | 出力電流 | 最大出力 |
|---|---|---|---|
| IPU45-101* | 3 ~ 5 VDC | 8.00A | 40W |
| IPU45-102* | 5 ~ 6 VDC | 8.00 ~ 6.66 A | 42W |
| IPU45-103* | 6 ~ 8 VDC | 7.00 ~ 5.25 A | 42W |
| IPU45-104* | 8 ~ 11 VDC | 5.63 ~ 4.00 A | 45W |
| IPU45-105* | 11 ~ 13 VDC | 4.00 ~ 3.46 A | 45W |
| IPU45-106* | 13 ~ 16 VDC | 3.46 ~ 2.81 A | 45W |
| IPU45-107* | 16 ~ 21 VDC | 3.12 ~ 2.38 A | 50W |
| IPU45-108 | 21 ~ 27 VDC | 2.30 ~ 1.85 A | 50W |
| IPU45-109* | 27 ~ 33 VDC | 1.85 ~ 1.51 A | 50W |
| IPU45-110* | 33 ~ 40 VDC | 1.51 ~ 1.25 A | 50W |
| IPU45-111* | 40 ~ 50 VDC | 1.25 ~ 1.00 A | 50W |
| 型番 | 出力電圧 | 出力電流 | 最大出力 |
| IPU45-200* | +3VDC +12VDC |
5.00A 2.00A |
40W |
| IPU45-201* | +5VDC +12VDC |
5.00A 2.00A |
42W |
| IPU45-202* | +5VDC +15VDC |
5.00A 1.50A |
42W |
| IPU45-203 | +5.0VDC +24.0VDC |
5.00A 1.00A |
42W |
| IPU45-204* | +3.3VDC +5.0VDC |
5.00A 2.00A |
26.5W |
| IPU45-209 | +12.0VDC -12.0VDC |
3.00A 1.00A |
42W |
| IPU45-210 | +15.0VDC -15.0VDC |
2.00A 1.00A |
42W |
| IPU45-215* | +5.0VDC -24.0VDC |
5.00A 1.00A |
42W |
| IPU45-216* | +5.1VDC +7.2VDC |
1.00A 2.60A |
23.82W |
| 型番 | 出力電圧 | 出力電流 | 最大出力 |
| IPU45-300* | +3.3VDC +12.0VDC -12.0VDC |
5.00A 2.00A 0.80A |
42W |
| IPU45-301* | +5.0VDC +12.0VDC -5.0VDC |
5.00A 2.00A 0.80A |
42W |
| IPU45-302* | +5.0VDC +12.0VDC -12.0VDC |
5.00A 2.00A 0.80A |
42W |
| IPU45-303 | +5.0VDC +15.0VDC -15.0VDC |
5.00A 2.00A 0.80A |
42W |
| IPU45-304* | +5.0VDC +24.0VDC -24.0VDC |
5.00A 1.00A 0.50A |
42W |
| IPU45-305* | +5.0VDC +24.0VDC -12.0VDC |
5.00A 1.00A 0.80A |
42W |
| IPU45-306* | +3.3VDC +12.0VDC -5.0VDC |
5.00A 2.00A 0.80A |
42W |
- ※出力電圧は固定です。記載された出力電圧の範囲で変動するという意味ではありません。
例)固定12VDC±5%です。変動11~13VDCではありません。 - ※型番IPU45-101,-102,-103,-104,-105,-106,-107,-109,- 110,-111,-200,-201,-202,-204,-215,-216,-300,-301,-302,-304,-305,-306は弊社スタッフまでご相談ください。
出力プラグ・二次側コネクタについて
ご指定プラグやご支給コネクタの接続、電線の長さ変更、DCコード上のノイズフィルタ追加など、お客様のご要望に柔軟に対応していますのでお気軽にご相談ください。
【用途】
一般：通信機器、Wi-Fi装置、PC周辺機器、冷蔵庫、整水器、レジャー装置、スポーツ装置、季節装飾等
産業：店舗発注端末、業務用プリンター、防犯カメラ、放送映像機器、ネットワーク機器、広告看板等
※詳しくはお気軽にお問合せください。
一般的な電子機器、産業機器、ＦＡ装置などに広くご採用を検討いただけるAＣアダプター、外部電源です。
国際標準IEC,EN62368-1にACアダプター単体で適合しています。
受注製造につき二次側コネクタが自由に選べます。（出力によって選択肢少ない場合あり）
安心の長期保証付き、解析対応可。環境書類や該非判定書もお気軽にご相談ください。
